一定要了解pcb电路板设计的一般原则！
一定要了解pcb电路板设计的一般原则！
pcb电路板融汇于生活方方面面，手机、充电器、家电等等。其驱动力起源地就是在一片片的pcb电路板上。手机家电的功能越来越***齐全也完全依附于pcb线路板的开发与设计。相当于人的大脑。越是开发存储量越大延伸性越强。
在pcb电路板的设计上直接影响其性能的就是元器件的布局和导线布线设计。
首先控制pcb电路板尺寸大小，过大则印制线条长，阻抗增加.抗噪声能力减小、增加成本。过小则扇热不好。相邻线条易受干扰
***印制导线需要转弯的地方不需用直角或出现角尖，需做出圆弧形。
琪翔电子
pcb线路板上的特殊焊盘你知道几种？
在pcb电路板上，上元器件时，上面会焊各种焊盘，其实焊盘就是一个接触点，其实pcb电路板上是铺满了铜的，经过侵蚀后剩下电路，再在电路上打孔，要使元件与电路板接触良好，接触点上的铜量一般会多一些，焊盘多呈圆盘型，当然还有其他形状的。因为每台电子产品的构造都不同，所以每台电子产品的电路板焊盘都不同，但都是以尽量少为原则。下面简单介绍两款特殊焊盘。
梅花焊盘;
1、安装孔GND网络时固定安装孔会选择做梅花焊盘，因为一般pcb铺铜为GND网络铺铜，梅花孔安装pcb外壳器件后，其实也就是使GND与大地earth相接，在某些场合上使pcb外壳起到了屏蔽的作用。
2、金属螺孔可能被挤破，造成接地与不接地的零界状态，造成系统莫民奇妙的不正常，梅花孔，不管应力如何变化，总能保持螺钉接地
十字花焊盘：
1. 如果焊盘是底线的时候，十字花焊盘可以减少连接地线面积，减慢散热速度，方便焊接。
琪翔电子对于PCBA的制作，pcb电路板的制作支持来料加工。量大***。打样免费。
pcb电路板拼板会涉及哪些工艺

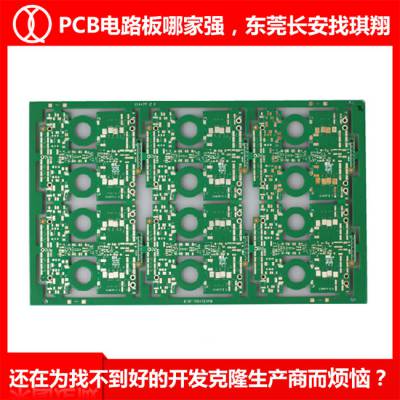

线路板拼版非常常见，主要针对一些线路板较小的板，方便生产加工、节省板材成本。在拼板之前都会先设计好Mark点、V型槽、工艺边。pcb电路板
外形考虑：pcb电路板拼版外型需要接近于正方形，拼版宽度×长≤125mm×180mm,PCB拼板的外框（夹持边）应采用闭环设计避免pcb线路板拼板固定在夹具上以后变形。
V槽：1.开V型槽后，剩余的厚度X应为（1/4～1/3）板厚L，但小的厚度也须≥0.4mm。对承重较重的板子可取上限，对承重较轻的板子可取下限。对厚度小于1.2mm 的板，不宜采用V槽拼板方式。
Mark点：设置基准定位点，基准定位点要求周围留出比其大1.5mm的无阻焊区。
工艺边：拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件，且元器件与PCB线路板的边缘应留有大于0.5mm的空间，以***切割刀具正常运行。
